egPLC5888 可编程数据采集控制器
egPLC5888 可编程数据采集控制器是一款应用于工业环境的PLC/RTU，集远程监控数据采集，现场工业控制，和运算处理于一体。功耗低，性能高，运行稳定可靠，抗干扰能力强，是优化产业结构，提高劳动生产力的优良选择。egPLC5888内嵌功能强大的32位处理器，可为具体应用做专业化个性化定制，以达到设备运转更佳状态。通过RS485通讯，可实现数据采集和远程监控，并实现数据的存储和智能离线分析，为客户提供优化生产工艺数据。 egPLC5888 可编程控制器具有29路IO端口：
IO端口和CPU之间采用光电隔离保护，IO端口的输入安全电压不低于电源电压24V。egPLC5888的电源电压设计为DC5V 直至DC24V，推荐DC12V。

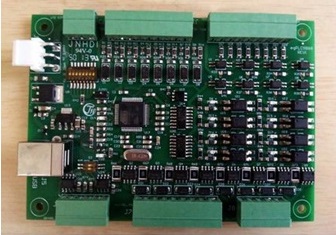

用户手册中附图1为egPLC5888的实物图及其IO端口。
egPLC5888 具有3个通讯接口，其中1个USB通讯端口和2个RS485通讯端口。USB通讯端口和PC上位机通讯，通过PC上位机API实现对egPLC5888的寄存器读写操作；USB通讯端口还具有用户C语言程序下载和RS485波特率、端口地址设置功能。其RS485通讯端口包含1个主端口和1个从端口。从端口连接远程RS485节点通过Modbus协议进行通讯，主端口可远程访问其它RS485的设备和仪器。主从端口的IO寄存器通讯参数可以通过C语言程序API指令或者USB通讯接口进行访问配置。egPLC5888 包含256个内存通用寄存器和53个IO寄存器，这些寄存器可通过外部USB API接口和RS485 Modbus协议进行读写操作。 PC Windows API 包含若干dll动态链接库模块和若干静态链接库模块。支持C/C++，C#，Vb等语言开发编程接口。PC dll动态链接库支持三类通讯接口分别是USB，RS485，和TCP/IP网络。 三类通讯接口的Windows C 语言API统一封装在一个函数库文件之中。
RS485 Modbus协议
egPLC5888的RS485从端口内嵌 Modbus 通讯协议，其它上位机通过485总线和本机进行通讯，egPLC5888根据Modbus的命令执行寄存器的读写操作。egPLC5888的RS485 Slave 接收来自上位机PC的Modbus命令，并立即返回。命令格式有读(命令字节03)，写(命令字节10)两种。
命令格式中每个字节用两位16进制数表示。在用户手册例子中以egPLC5888 485 Slave的地址为aa为例，做进一步说明。
egPLC5888编程
egPLC5888支持C语言应用程序开发。系统开辟32KB的内存空间供用户C语言变量使用，系统同时开辟128KB的闪存代码空间供用户C语言程序代码的下载。开发工具链提供
用户可以直接使用这些开发工具编写egPLC5888内置程序，实现应用需求的板卡级功能定制。用户也可使用图形界面的开发工具—可视状态机软件（Visual State Machine）进行开发，其功能和前者是等价的。 VSM的功能包含状态图的编辑，每个状态C语言代码的编写。VSM同时集成 egPLC 系列的C语言开发工具链，包括语法检查，编译，汇编，和二进制目标程序的下载。详细功能，请参照VSM的软件和附录egPLC C语言编程文档资料。
egPLC5888 用户手册下载
可视状态图开发资料下载 告诉你如何通过C语言进行功能定制，如数据采集，策略控制
远程PC上位机和本机(egPLC5888)USB/RS485Modbus通讯的API 告诉你如何将egPLC5888设备集成到PC环境中
egPLC5888 图示化集成开发软件
egPLC6888 可编程数据采集控制器
egPLC6888 可编程数据采集控制器是egPLC5888的升级版本，具有更高的运行效率和性价比。 egPLC6888 可编程控制器的端口定义如下：
egPLC6888 用户手册下载
应用开发入门资料 + 毕业生免费实习培训教材
egPLC5888/egPLC6888 系列产品是通过C语言程序控制的PLC，集传感数据采集，数据处理，过程控制于一体，既是PLC也是无须操作系统直接IO访问的超轻量级工控机，如下是更多的资料。
egPLC5888/6888 应用开发编程入门教材
egPLC5888/6888 和 egDAAb(linux系统+脚本语言编程) egDevice系列卡片
egPLC5888/6888 C语言编程步骤和C语言子集说明
egPLC5888/6888 模拟器, 命令行语句例如 c:\tmp> sim105.exe blink.hex
egPLC5888/6888 反汇编器, 命令行语句例如 c:\tmp> das105.exe blink.hex
